一直以來我公司長筒放料閥設計公稱壓力為2.5MPa，致使閥門各部分結構設計笨重，制造工藝復雜，成本高，給安裝、更換和維修也帶來諸多的不便。已逐漸在市場上失去其優勢。為此，我廠技術人員對長筒放料閥進行改進。以滿足市場的要求。

一、降低長筒放料閥的公稱壓力

由于種分槽高32m，槽內料漿的固化物含量很高。對槽底部產生的靜壓力＜0.6MPa，考慮攪拌葉攪拌時產生的動壓力，槽底部閥門所承受的壓力最大不超過1.0MPa。而原長筒放料閥設計公稱壓力為2.5MPa顯得過高，所以將設計公稱壓力改為1.6MPa比較合適。

二、長筒放料閥結構的改進

原長簡放料閥公稱口徑為250mm，公稱壓力為2.5MPa，主要由手輪、支架、閥體、連接法蘭、連接管及閥座體組件等部件組成，閥體采用鑄造的四通鑄鋼件(圖1)，閥門總重量為550kg。僅閥體和連接法蘭兩個零件的就重達258kg，約占閥門總重的1/2，且四通閥體鑄造和加工工藝復雜，工序繁多，更加大了制造的成本。所以要使放料閥更輕巧和經濟，需從改進閥體和連接法蘭為突破口。根據長筒放料閥使用近十年情況分析，閥體與連接法蘭幾乎沒有受到磨損，也沒有更換過備件。因此，通過反復的計算與校核，并參考國內外一些先進的閥門結構，將閥體改進為三通管子，并與原連接管做成一體，取掉連接法蘭，改為活動的連接環，連接環在閥體上可根據用戶要求伸進槽內的長度任意調整位置，調整好后，將連接環與閥體焊為一體。從而設計出了一種特殊的結構(圖2)。

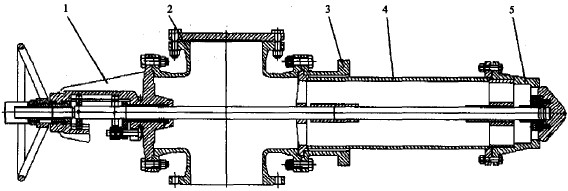

1．支架2．四通閥體3．連接法蘭4．連接管5．閥座體組件

圖1 原長簡放料閥結構

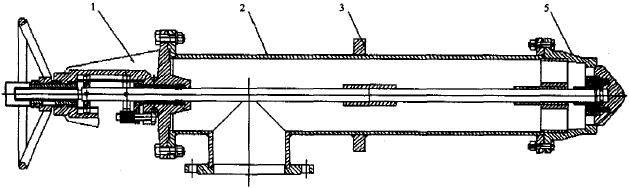

1．支架2．三通管子閥體3．連接環4．閻座體組件

圖2改進后長筒放料閥的結構

通過改進后，長筒放料閥的重量及成本大幅度降低，放料閥由改進前的總重550 kg降低到330 kg，制造成本由7050元降低到4270元，既經濟又輕巧，滿足了用戶的要求。
