?由于煤漿基液中含有少量的Cl^-、FeSO₄、NH₃等化學物質而組成的混合物，因此介質對設備的腐蝕性比較強烈，為了保證煤漿放料閥正常運行和延長其使用壽命，閥體和閥芯材料選為CF8、閥軸材料為馬氏體不銹鋼，密封副堆焊或噴焊耐磨、耐腐蝕材料。

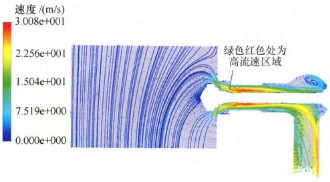

通過ANSYS對上展式料漿閥的有限元模擬分析可知（見圖1），在放料閥完全打開時，煤漿在閥芯密封面處形成較高的流速區域，如圖中的綠色紅色處均為放料閥內腔中的高速區域，此處介質對閥芯和閥座的密封面有一定的磨損性，由于高速流體的存在該處不會存在積料 結疤的現象，同時起到一定的自清潔和防堵塞的作用。由于水煤漿中含有硬度較高的固體顆粒，對于閥芯伸進罐子中的上展式料漿放料閥來說磨損性是一定存在的，由此提高閥芯的耐磨性是很有必要的。通常在閥芯和閥座密封副上堆焊司太立合金或在閥芯和閥座密封副上噴焊Ni60，其硬度可達57HRC左右，在非密封面處噴涂WC或Cr3C2-NiCr復合陶瓷粉，這樣可大大延長放料閥的使用壽命。

圖1上展式料漿放料閥模擬
